Защо клемните блокове на печатни платки са от съществено значение за надеждни електрически връзки?

PCB клемиса критични компоненти в съвременните електронни системи, осигуряващи сигурни и организирани връзки проводник-платка в индустриална автоматизация, електроразпределение, интелигентни устройства, системи за възобновяема енергия и потребителска електроника. Това изчерпателно ръководство изследва техните функции, структури, предимства, методи за избор, често срещани проблеми, инсталационни практики и бъдещи тенденции, за да помогне на инженерите, производителите и купувачите да вземат информирани решения.

1. Разбиране на клемните блокове на PCB

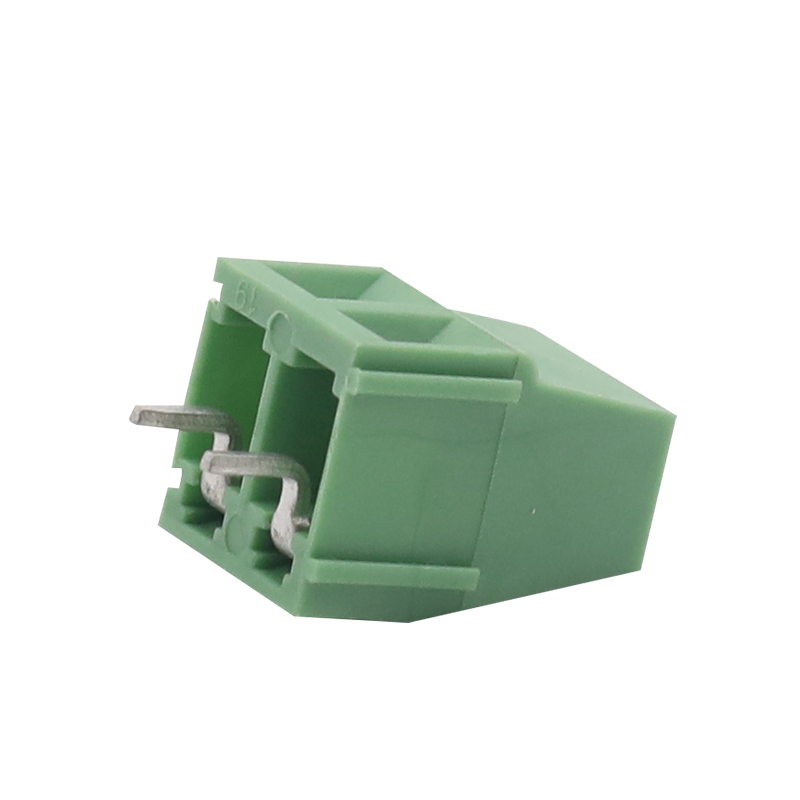

Клемен блок за PCB е електрически съединител, предназначен да закрепи проводници директно върху печатна платка (PCB). Създава стабилна електрическа връзка между външно окабеляване и електронни вериги, като същевременно опростява монтажа, поддръжката и отстраняването на неизправности.

За разлика от постоянните запоени кабелни връзки, клемните блокове на PCB позволяват на потребителите да свързват и изключват проводниците бързо, без да повредят печатната платка. Това ги прави изключително ценни в системи, изискващи честа поддръжка или подмяна на компоненти.

Тези съединители често се срещат в:

• Промишлени системи за управление
• Захранващи устройства
• Системи за сигурност
• ОВК оборудване
• Телекомуникационни устройства
• Оборудване за възобновяема енергия
• Автомобилна електроника
• Продукти за интелигентен дом

2. Как работят клемните блокове на PCB

Клемните блокове на печатни платки работят чрез затягане на проводници в проводими клеми, които се монтират директно върху печатната платка. Електрическият ток протича от външния проводник през металния проводник и в печатната платка.

Повечето клемни блокове за печатни платки използват един от следните методи за закрепване на проводници:

Веднъж свързан, клемният блок осигурява непрекъсната електрическа проводимост, като същевременно предпазва от случайно разхлабване на проводника.

3. Основни типове клемни блокове за печатни платки

Различните приложения изискват различни дизайни на клемни блокове на PCB. Разбирането на наличните типове помага на инженерите да изберат правилното решение.

Клемни блокове за PCB с проходен отвор

Те се монтират през пробити отвори в печатната платка и се запояват от противоположната страна. Те предлагат отлична механична якост и обикновено се използват в среди с висока вибрация.

Клемни блокове за PCB за повърхностен монтаж

Конструкциите за повърхностен монтаж са прикрепени директно към повърхността на PCB, поддържайки автоматизирано производство и компактни оформления.

Плъгируеми клемни блокове за PCB

Версиите с възможност за включване позволяват изключване на конекторите без отделяне на отделни проводници. Те са идеални за модулно оборудване и бърза поддръжка.

Клемни блокове за печатни платки под прав ъгъл

Дизайнът под прав ъгъл спестява вертикално пространство и помага за оптимизиране на оформлението на загражденията.

Клемни блокове за PCB с голям ток

Проектирани за големи електрически натоварвания, тези блокове имат по-големи проводници и повишена устойчивост на топлина.

4. Материали и конструкция

Ефективността на клемния блок на PCB зависи до голяма степен от неговите материали и структурен дизайн.

Висококачествените материали подобряват електрическата ефективност, термичната стабилност и дългосрочната издръжливост.

5. Основни предимства

Клемните блокове за печатни платки предлагат значителни предимства за производителите, монтажниците и екипите по поддръжката.

• Лесно окабеляване:Опростява инсталирането и подмяната на кабела.
• Намалено време на престой:По-бърза поддръжка и отстраняване на проблеми.
• Сигурна връзка:Силно механично задържане на проводника.
• Компактен дизайн:Ефективно използване на пространството на PCB.
• Мащабируемост:Предлага се в многополюсни конфигурации.
• Безопасност:Предотвратява случайни къси съединения.
• Ефективност на разходите:Намалява разходите за труд при сглобяване.
• Гъвкавост:Поддържа различни размери на проводници и напрежения.

6. Общи приложения

Клемните блокове за печатни платки се използват в почти всяка съвременна електрическа индустрия.

Индустриални системи за управление

Фабриките разчитат на клемни блокове за сензори, релета, PLC и системи за автоматизация, където устойчивостта на вибрации и достъпността за поддръжка са критични.

Възобновяема енергия

Слънчевите инвертори и вятърните енергийни системи използват PCB клемни блокове за ефективен пренос на енергия и стабилни връзки при променящи се условия на околната среда.

Медицинско оборудване

Медицинската електроника изисква високонадеждни връзки за устройства за наблюдение и диагностични системи.

Транспорт

Железопътните системи, електрическите превозни средства и станциите за зареждане използват здрави клемни блокове за приложения с голям ток.

Интелигентни сгради

Системите за управление на осветлението, устройствата за сигурност и HVAC оборудването зависят от организираните PCB връзки.

7. Как да изберете правилния клемен блок на PCB

Изборът на правилния клемен блок за печатни платки изисква внимателно разглеждане на техническите и екологичните изисквания.

Купувачите също трябва да проверят сертификати като UL, CE и RoHS, когато избират продукти за международните пазари.

8. Често срещани грешки на купувачите

Неправилният избор на клемен блок може да доведе до скъпи повреди, прегряване или проблеми с поддръжката.

• Избор на недостатъчни текущи оценки
• Пренебрегване на условията на околната среда
• Използване на несъвместими размери на проводника
• Избор на нискокачествени материали
• Неправилен дизайн на разстоянието между печатните платки
• Пренебрегване на изискванията за вибрации
• С изглед към международните сертификати за безопасност

Внимателната техническа оценка помага да се избегнат проблеми с надеждността и неочаквани прекъсвания.

9. Съвети за инсталиране и поддръжка

Правилната инсталация е от съществено значение за стабилна работа и електрическа безопасност.

Най-добри практики за инсталиране

• Използвайте правилния въртящ момент на отвертката.
• Избягвайте прекаленото затягане на винтовете.
• Прецизно отстранете изолацията на проводника.
• Предотвратете разхлабени жични нишки.
• Следвайте спецификациите за ток и напрежение.
• Проверете качеството на спойката за модели с проходен отвор.

Препоръки за поддръжка

• Периодично проверявайте връзките.
• Проверете за признаци на прегряване.
• Потърсете корозия или обезцветяване.
• Затегнете отново винтовете, ако е необходимо.
• Редовно почиствайте натрупания прах.

10. Клемен блок на PCB срещу други съединители

Клемните блокове за печатни платки осигуряват отличен баланс между надеждност, обслужване и ефективност на монтажа.

11. Тенденции и иновации в индустрията

Тъй като електрониката продължава да се развива, технологията на клемните блокове на печатни платки напредва бързо.

• Миниатюризирани дизайни с висока плътност
• Технология за натискане без инструменти
• Подобрена устойчивост на вибрации
• Интелигентно интегриране на мониторинг
• По-високи токови мощности
• Подобрени материали, забавящи горенето
• Екологично чисто производство

Производителите също така разработват решения за Индустрия 4.0, електрически превозни средства и системи за възобновяема енергия.

12. Често задавани въпроси

13. Заключение

Клемните блокове за печатни платки играят жизненоважна роля за осигуряване на безопасни, ефективни и поддържаеми електрически връзки в безброй индустрии. Тяхната гъвкавост, надеждност и лесен монтаж ги правят незаменими в съвременните електронни системи.

Независимо дали се използва в промишлени машини, оборудване за възобновяема енергия, транспортни системи или потребителска електроника, изборът на правилния клемен блок за печатни платки влияе директно върху производителността, безопасността и дългосрочната надеждност.

Тъй като технологията продължава да се развива, усъвършенстваните решения за клемни блокове за печатни платки ще станат още по-компактни, интелигентни и ефективни, за да отговорят на нарастващите изисквания на пазара.
